静态混合器的边界条件及求解器选取

发布时间:2012-1-13

 在本文的模拟中,边界条件采取如下设置:
  a进口边界条件。混合器总管定型长度为1 000nm,元件的进口和出口各取了140nm的空管段,这样稳态后可认为流体的湍流已经充分发展,给定入口截而的轴向速度时均值作为速度进口。
  b出口边界条件。采用自由流出口。
  c壁而条件。流动边界采用无滑移同壁条件。

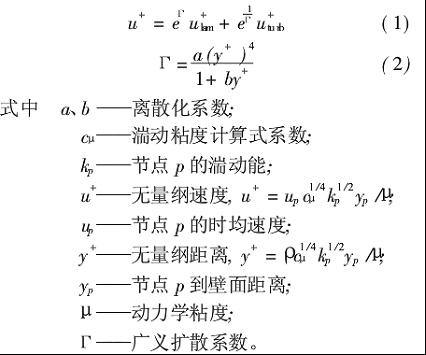

  d控制方程。采用Fluent自带的Segregated求解器,流场采用Sinple进行压力速度耦合,求解器中动量、湍动能和湍流耗散率均采用二阶迎风离散格式。连续性方程和k方程、方程相对残差小于10-5,采用增强壁而函数法将量纲——速度在粘性支层内的线性关系和粘性支层外的对数率关系结合起来。形成一种统一的函数关系(lam代表层流,urb代表湍流):
